シャチハタ（Ｘスタンパー）の分解＆清掃方法をご紹介します( ｀ー´)ノ
では分解しましょう( ｀ー´)ノ
印面保護キャップを外します。

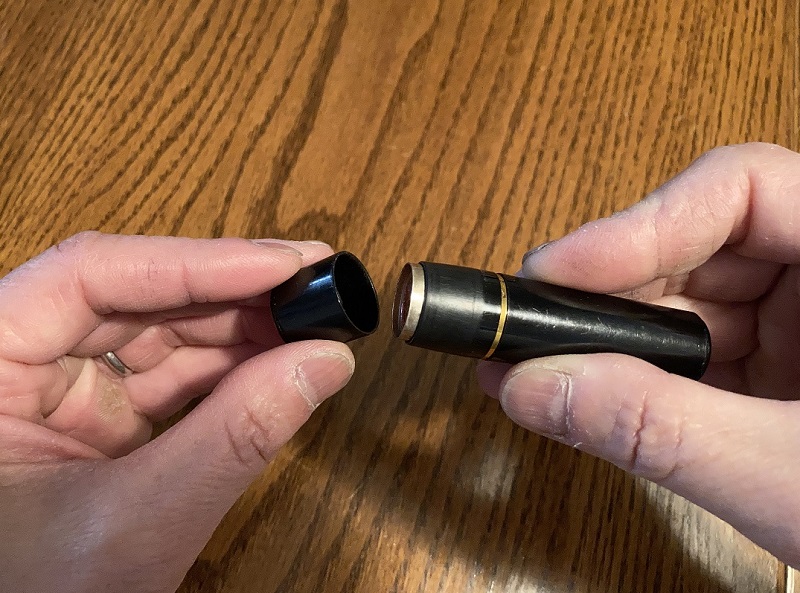

本体の前部分にはめ込まれている本体後ろ部分を外します。

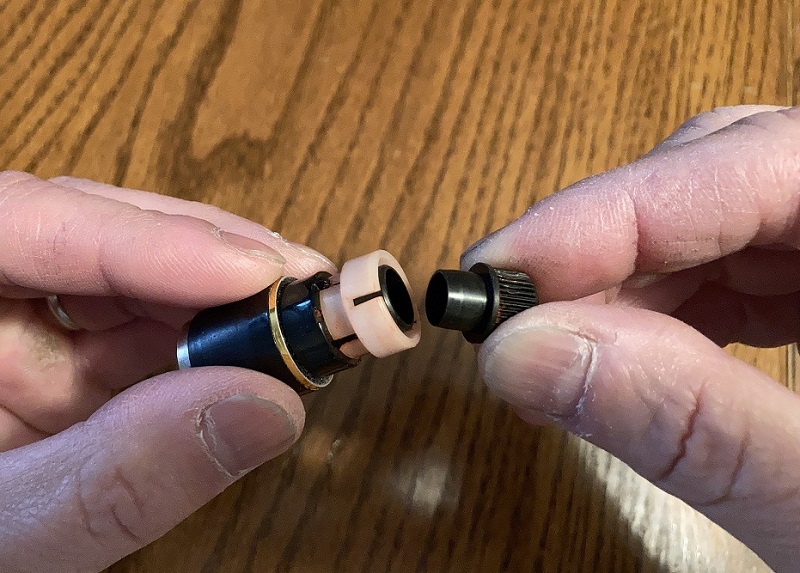

インク補充口にはまっているキャップを外します。
白いリング状のパーツがはまっていますが、これを外さないと印面含めた内部パーツを分解することが出来ません。
この白いリング状のパーツは内部のインク補充の筒に、凹凸が組み合わさってはめ込まれています。それをはめ込み箇所をおこして、外します。文章ですと分かりづらいので、どのようにはまっているのか、図解してみました。

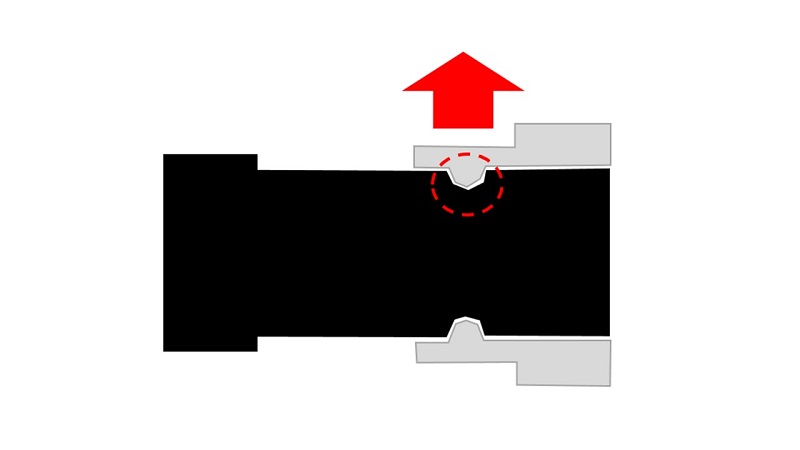

図はパーツがはまっている状態の断面図です。点線丸印部分の凹凸が嵌っていることで、中の筒状パーツを固定しています。外すにはここを矢印のように持ち上げて外します。
では白いリング状パーツを外します。外し方は簡単です。要はカシメ部分を上に持ち上げて抜けば良いのです。
持ち上げる方法は、隙間に竹ぐしや小さなマイナスドライバー等を差し込んで持ち上げれば良いだけです。管理人の場合、出来る限り傷が付かぬよう、竹ぐしを使いました。

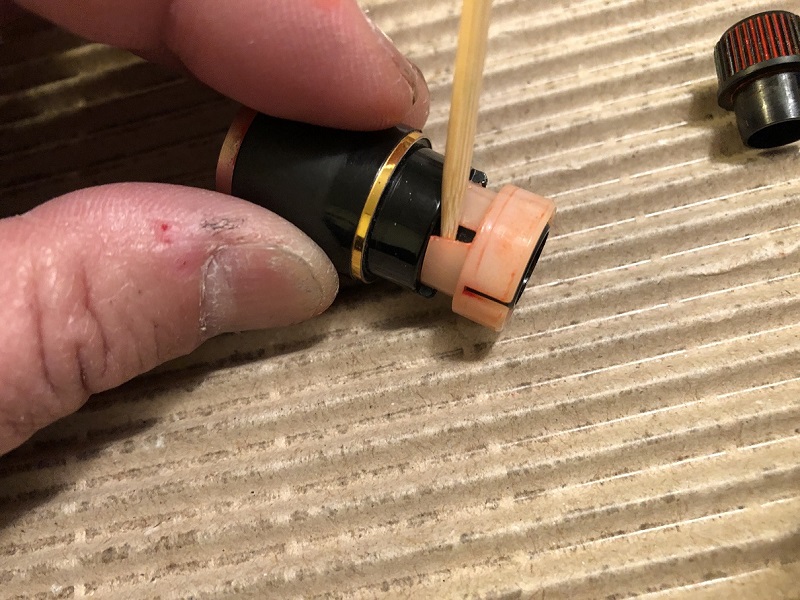

隙間に入れ込んで上に持ち上げます。
持ち上げたら少しだけ後ろにずらすと、外したままの状態が保持されます。
順番に繰り返し、完全に外しますが、その際、前を押さえておかないとバネの力で印面含めた内部パーツが飛び出しますので、注意しましょう。

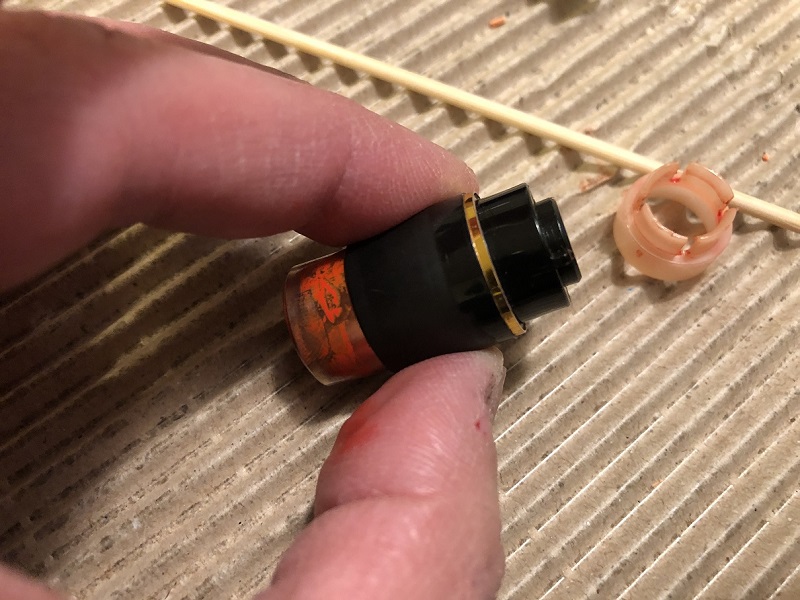

外れました。内部にインクが入りこんでいるのが確認できます。

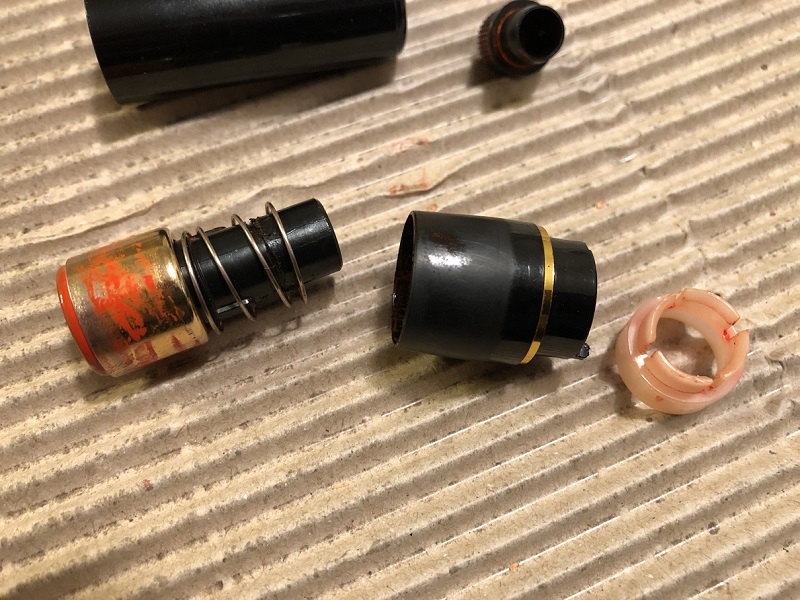

内部印面部分を抜きます。ここを更に分解します。
バネを外し、はまっている金属キャップを外すと・・・ゲゲッ(；ﾟДﾟ)
これでは外から掃除しても、まず完全に綺麗にすることは出来ないかと思います。

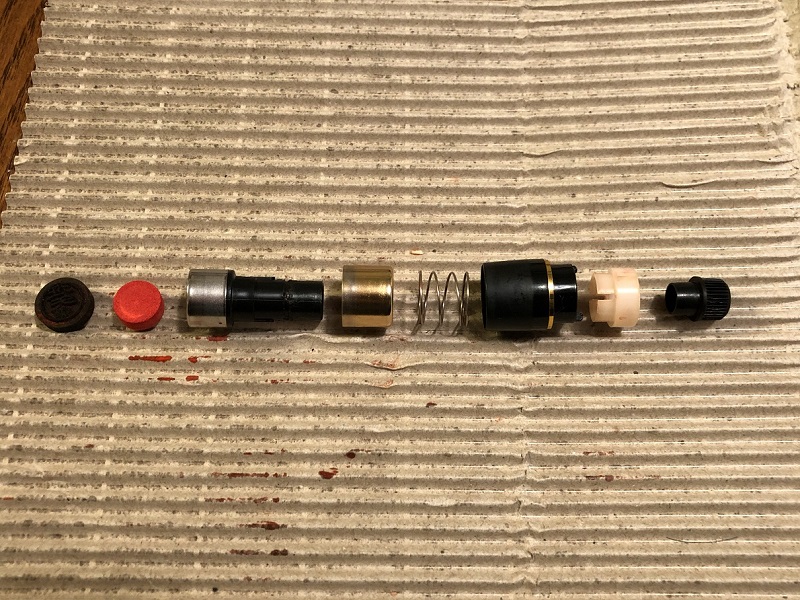

全てのパーツを並べてみました。すべてメリヤスクロスでインクを拭き取りましたので、綺麗になっています。
一番左側にあるのが印面でスポンジのような感じです。これは本体にはまっているだけなので、傷つけないよう注意しながら竹串等でこじれば、簡単に外すことが出来ます。その奥には固い軽石のようなインクが透過するようなパーツがはまっており、後ろからインク補充するとここをインクが透過して印面に補充されるようになっているようです。これが詰まってしまうと印面にインク補充がされず、また透過しても入れすぎれしまうと印面のスポンジの脇部分からインクが染みだして、逆流し金属キャップの裏側に入り込んでしまうのではないかと推察されます。
では元通りに組み立てましょう(・ω・)ノ。
