どんな猛暑日でも熱暴走したことがないバイク用スマホホルダーの自作方法をご紹介します(/・ω・)/

​2023年3月13日​我流ＤＩＹ

スマホホルダーを加工します(/・ω・)/

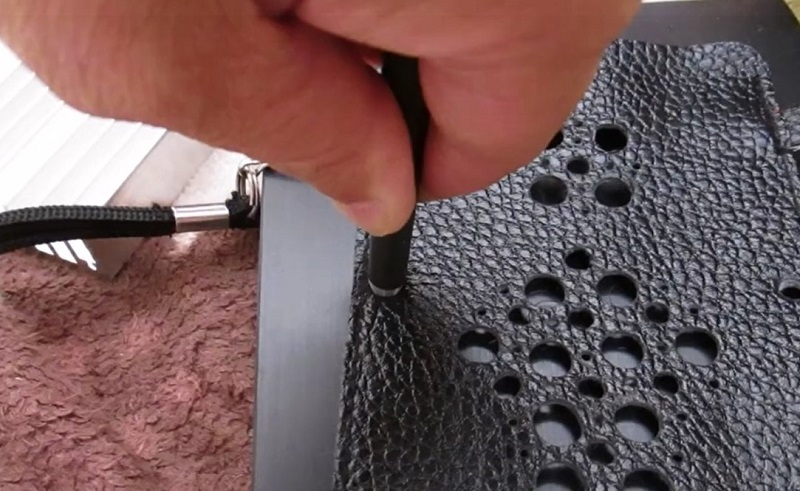

ポンチをつかって開けます。開ける場所は中に入れるステンレス板に既に開けている穴がありますので、同じ場所、同じ大きさにします。

ヒートシンクを貼り付ける場所を切除します。

ヒートシンクは、ステンレス板に直接接着剤を塗って貼りつけるのではなく、Ｌ型アルミステーを使って、こんな感じで貼り付けます。接着材を介すと、熱伝導率が落ちてしまうような気がしたので。あくまで私見です。

接着には、２液式エポキシ系接着剤のアラルダイトを使用しました。特に金属同士の接着ですと半端なく強力な接着力を発揮するようです。

※下記画像に写っております管理人が使用したニチバン取り扱いのアラルダイトは、現在販売中止となってしまいましたので、購入することは出来ません。

セメダイン　アラルダイト ラビット【32gセット】【送料込】 価格：1980円（税込、送料無料) (2023/3/13時点) 楽天で購入

固定ステーを加工し、組み立てます( ｀ー´)ノ

スマホホルダーを固定するステーは、この中古で入手したパイプをはさむクランプと・・・

住宅の壁スイッチのベースに使用される、スライドボックスを流用し、組み合わせして作ります。

こんな感じで組み合わせますので、ヒートシンクを跨ぐことが出来るように、スライドボックスの上下部分を切除します。

スマホホルダーの横幅とスライドボックスの幅がシンデレラフィットでした。

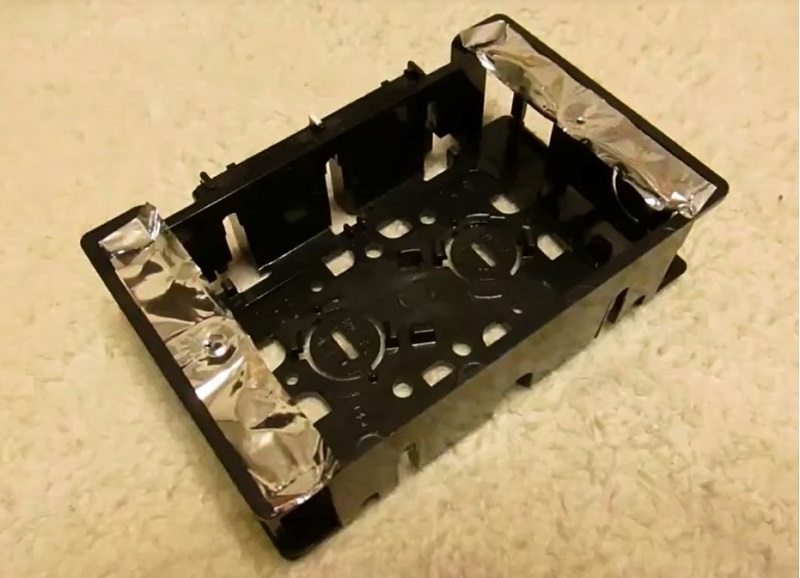

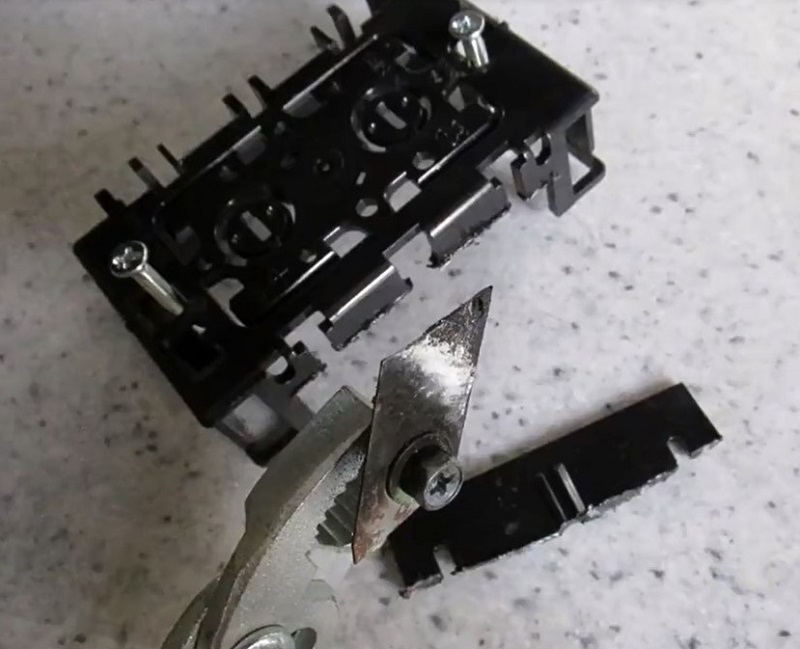

カッターの刃をガスコンロで真っ赤になるまで焼いて、溶かしながら大まかに切除します。

切っている時に有毒な煙が立ち上ってくるので、これやるなら必ず換気扇の下で作業してください。

その後カッターで必要な高さまで削り取って、微調整をしました。

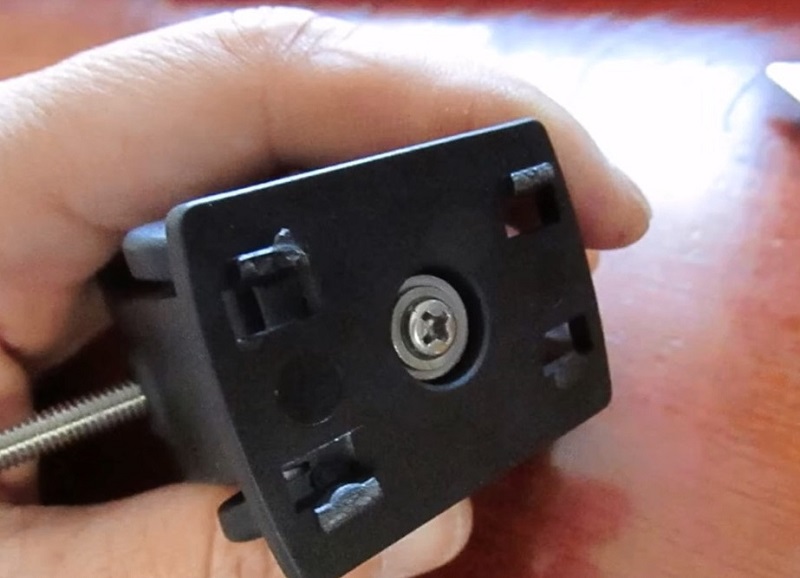

スライドボックスへの取付けに邪魔となるクランプの４つのツメを折って平らにします。

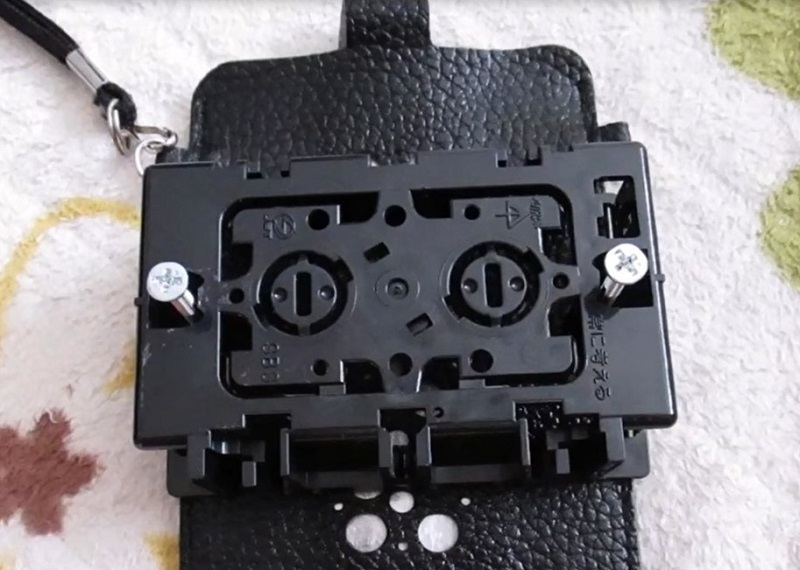

スライドボックスをボルト留めする穴を開けます。まず木工用ビットで穴を開けて・・・

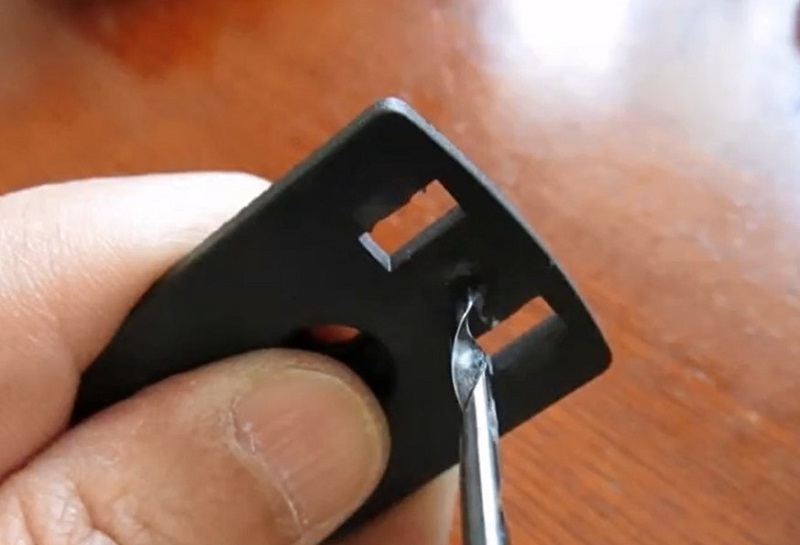

金属用のドリルビットで４ｍｍ径に穴を広げます。ビットはかなり鋭いので、くるくると回転させると、削りながら穴を広げることが出来ます。

はい、開きました( ｀ー´)ノ

クランプとスライドボックスを組み合わせる箇所のナットが決して緩まないよう、緩み止めのネジロックを塗布します。

ナットを締め付けます。

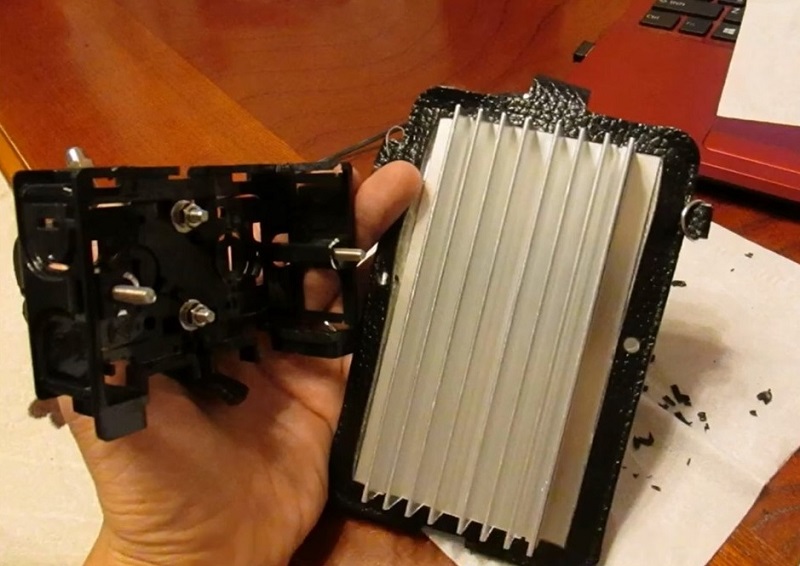

ヒートシンクを取り付けたスマホホルダーとステーを、試しに合体させます。

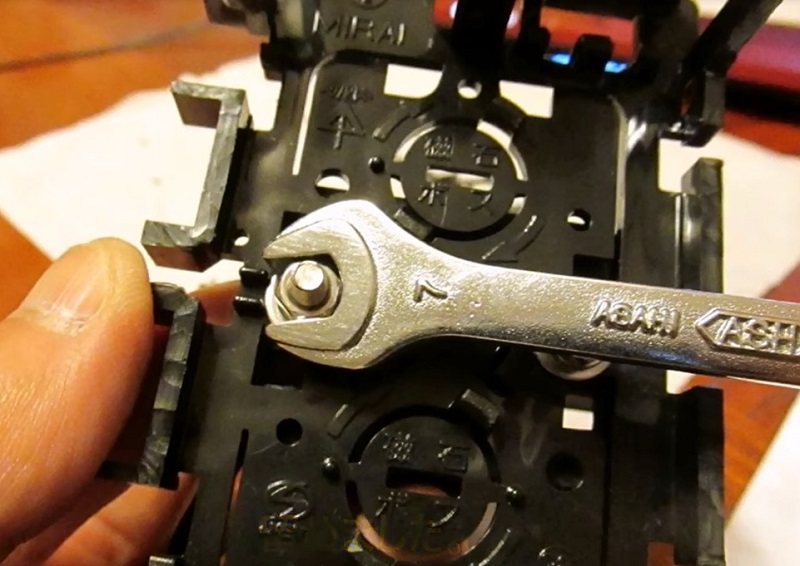

表を袋ナットで留めます。かなりガッチリ留まりました。

試しにスマホを入れてみます。スマホのカメラレンズ部分とヒートシンクの間にちゃんと隙間が確保されているかを確認するのに、紙を差し込んでみました。

ＯＫです♪(*^^)v

大丈夫なのが確認出来ましたので、一旦スマホホルダーとステーを外します。

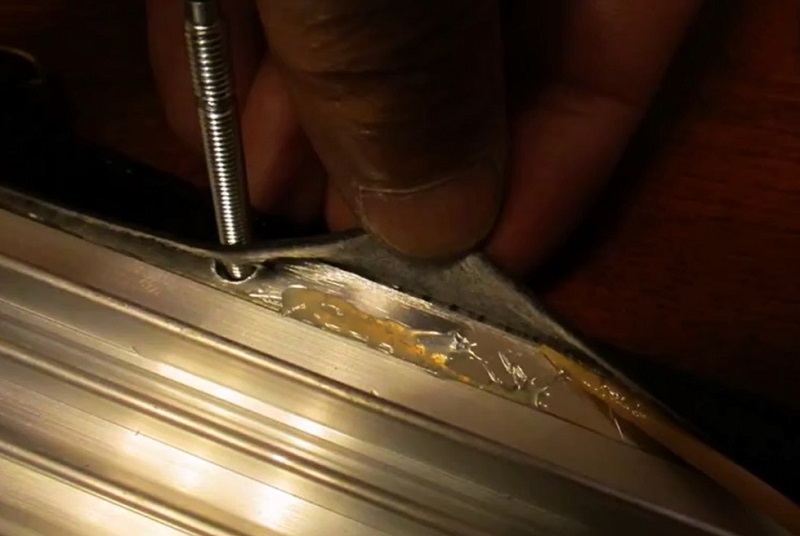

ヒートシンクとスマホホルダーとの間に浮いている箇所が至るところにありますので、アラルダイトで固めます。竹串で入れ込んで・・・

乾燥中に浮きが出ないよう、クリップでしっかり留めます。

接着剤が完全に乾燥したら、再度ホルダーとステーを合体させます。

では早速取り付けて見ましょう('◇’)ゞ
