【ＸＪＲ１２００】ウィンカースイッチユニット分解・清掃　その①　～ウィンカーレバーユニットお掃除編～

​2021年10月12日​ＸＪＲ１２００、１３００の整備

ウィンカー点滅アーム、端子ユニットの分解・清掃

早速バラシていきます。もちろん展開図等ありませんから、都度写真を撮って、元に戻せるようにしておくのは言うまでもありませんね。過去車関連のスイッチをバラした経験から、ビスとカシメで組み上がっていると思われますので、パーツを割ってしまうのだけは避けるよう、注意して作業を進めます。スイッチのウィンカーレバーを外します。

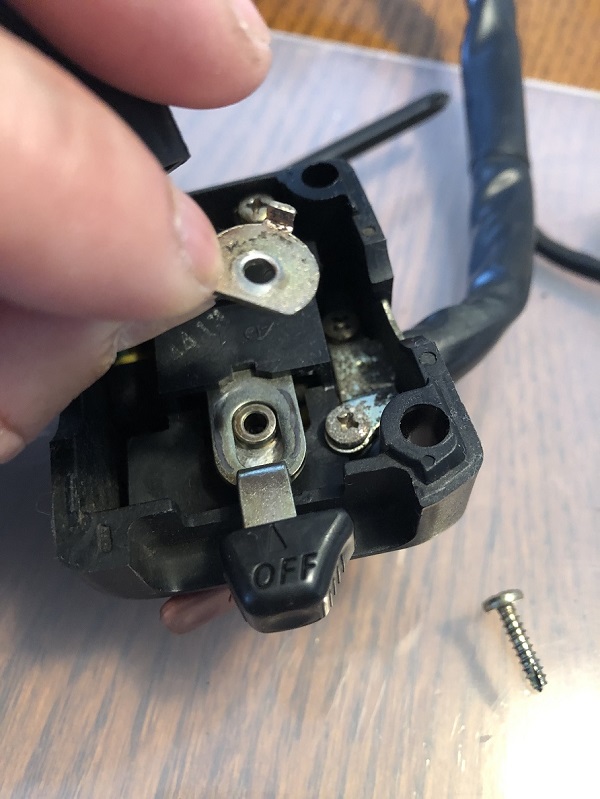

ビスの下の抑え金具を外し・・・

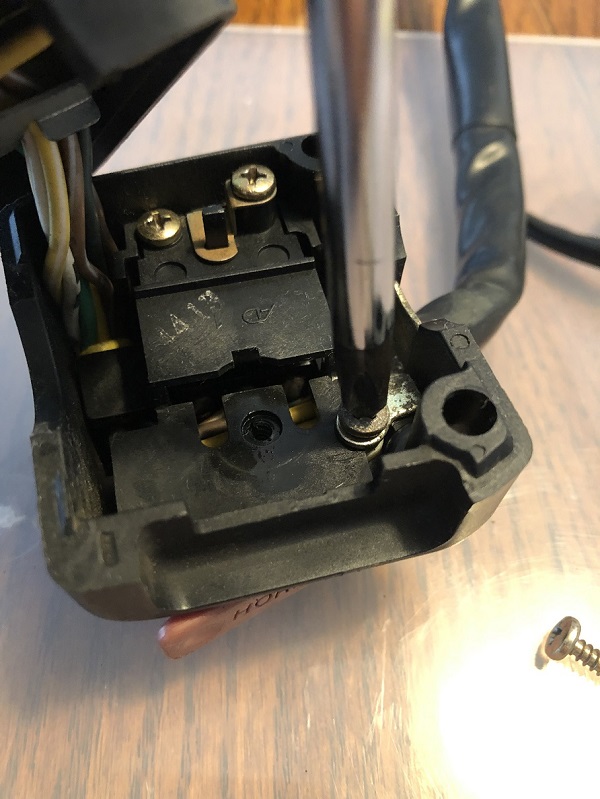

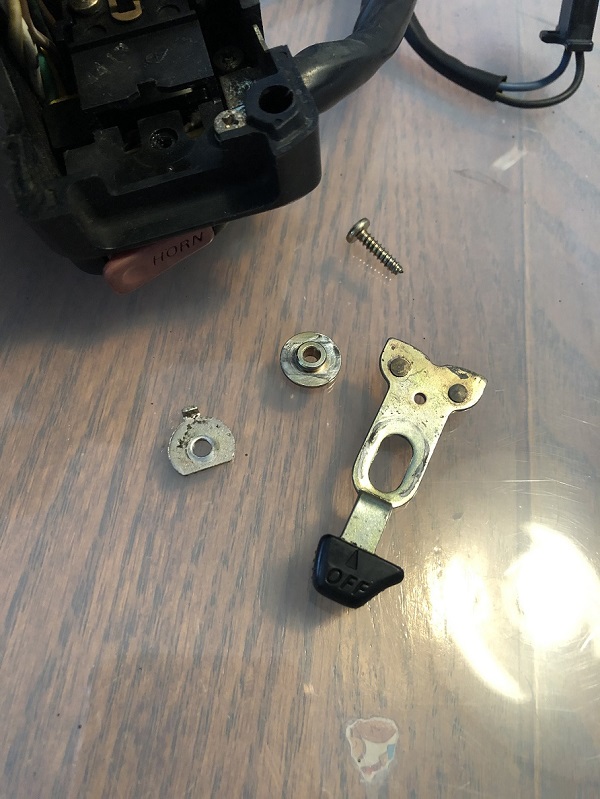

ウィンカーレバー摘出しました。次にウィンカーの切替端子が内蔵されているユニットを摘出します。ここのビスを外し・・・

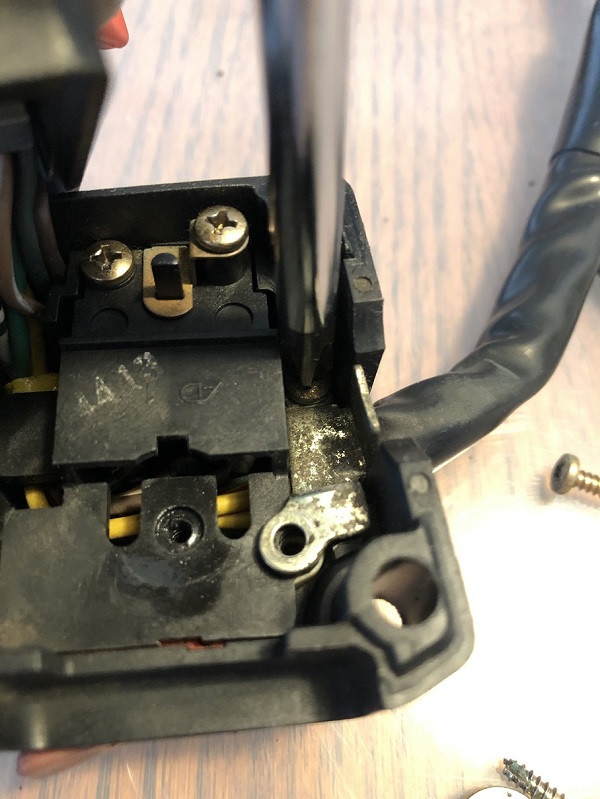

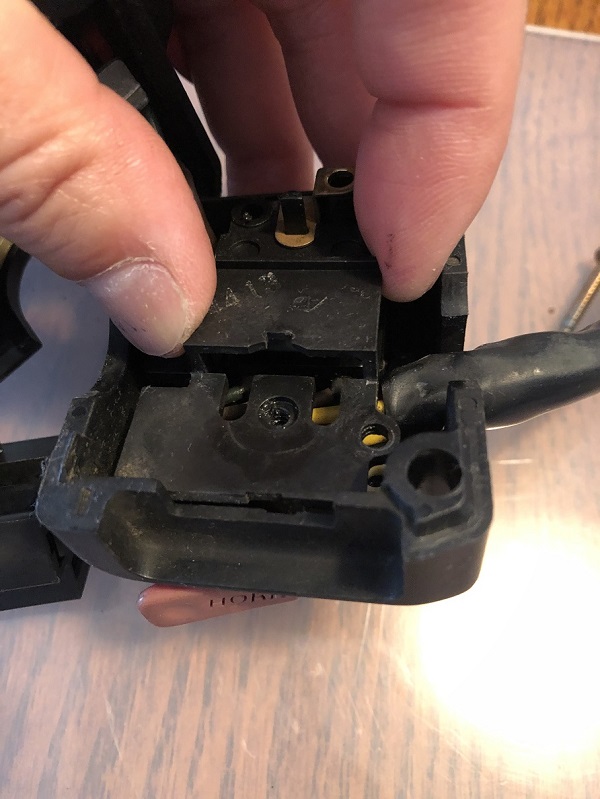

このコード抑え金具を外します。そうしないと上から抑えられているユニットが外れないですね。

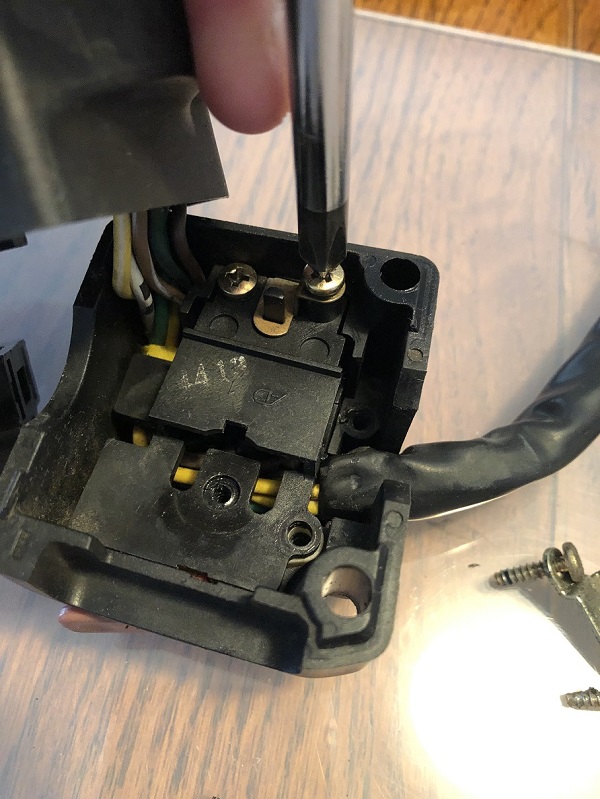

次にここの２本のビスを外します。

引き抜いて摘出です( ｀ー´)ノ

中はこうなってます。ウィンカーレバーを左右に動かすと、中に入っているこの白いパーツが左右に動きます。このパーツに端子が付いていて、通電することでウィンカーが点滅する仕組みになっているようです。

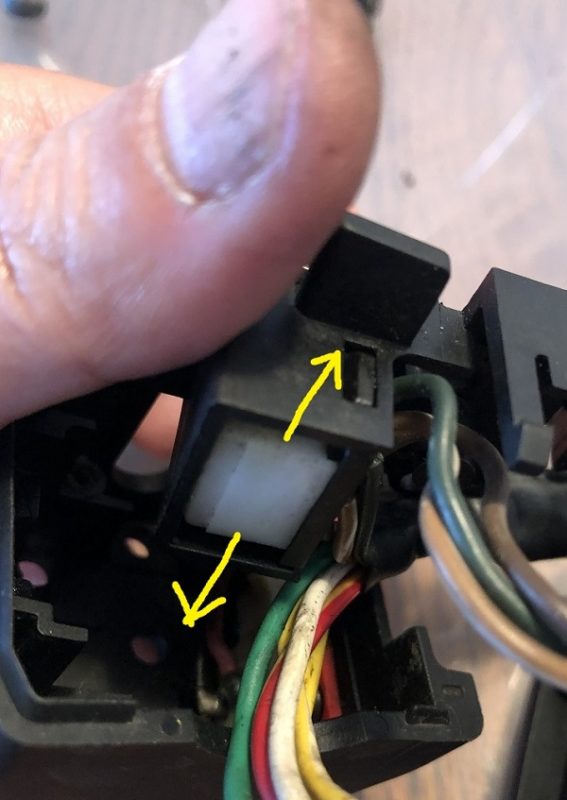

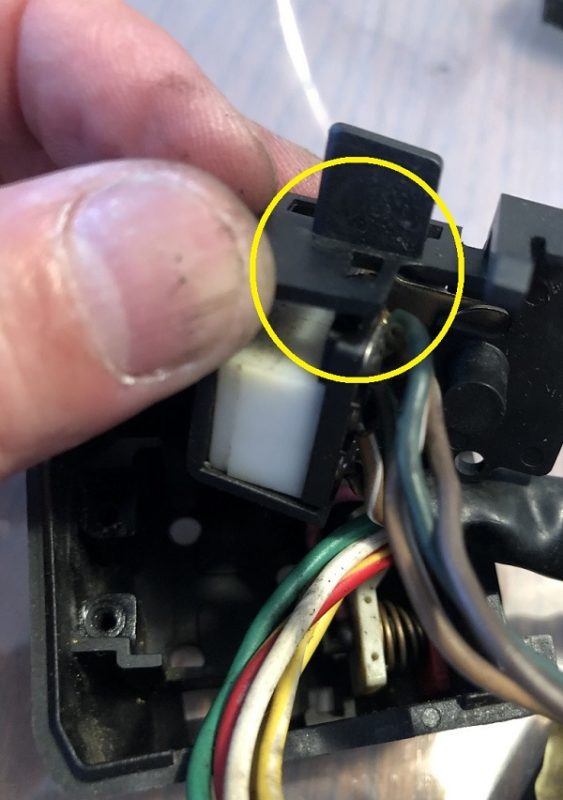

白いパーツを取り出すのに、サイド部分にカシメがありました。ここを・・・

外し、浮かせて・・・

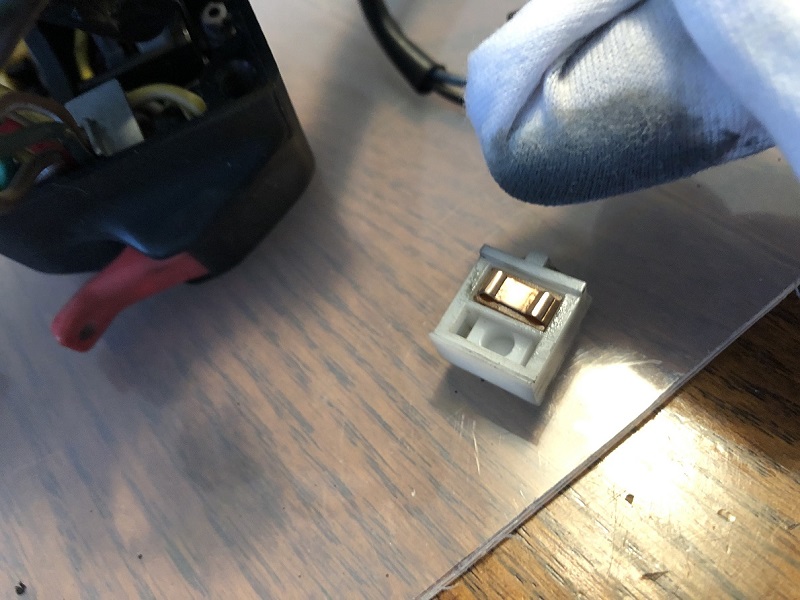

外れました。思った通りの仕組みでした。この端子を綺麗にしていきましょう♪　とは言っても、エレクトロニッククリーナーをしっかり吹いた段階で、ここまで綺麗になっていたのには驚きました。

因みにどんな組み合わさり方をしているのかを見て見ましょう。白いパーツの上にレバーの２本の突起が当たります。

こんな感じですね。これがどんな動きをするのかというと、へたくそな私の絵でご説明しますと・・・

通常時はこのようになっています。中のパーツには小さなボールが入っていて、付けられた溝にカチッとはまって、パーツの場所を確定するようになっています。

例えば右折したい時に、ウィンカーレバーを右に操作すると・・・

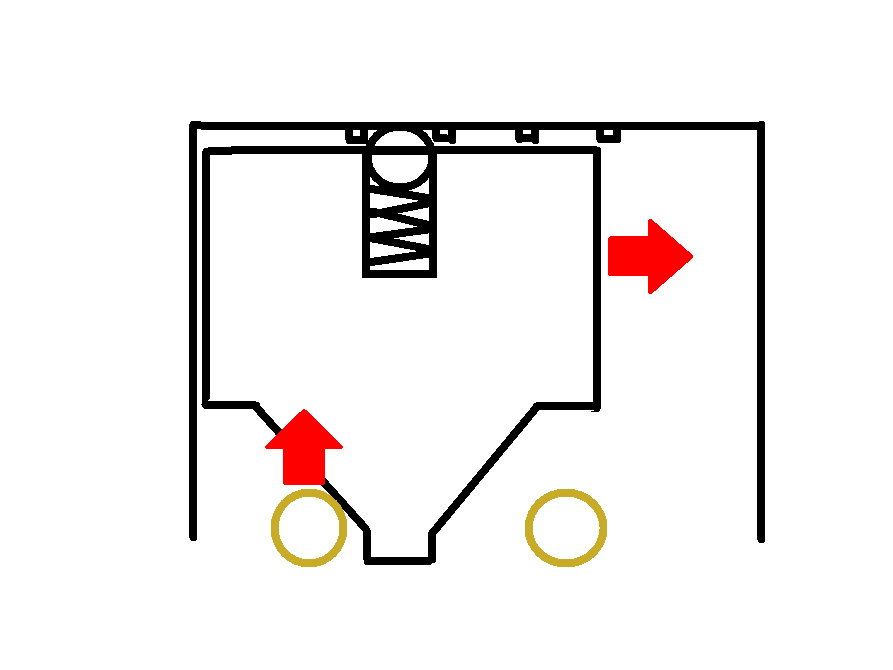

パーツを動かすアームに左側の力が働いて、パーツを左側に押し付けます。

すると・・・

パーツはこの位置に移動する訳ですね。これを左折側にする場合は、逆の力でパーツは右側に押し付けられます。

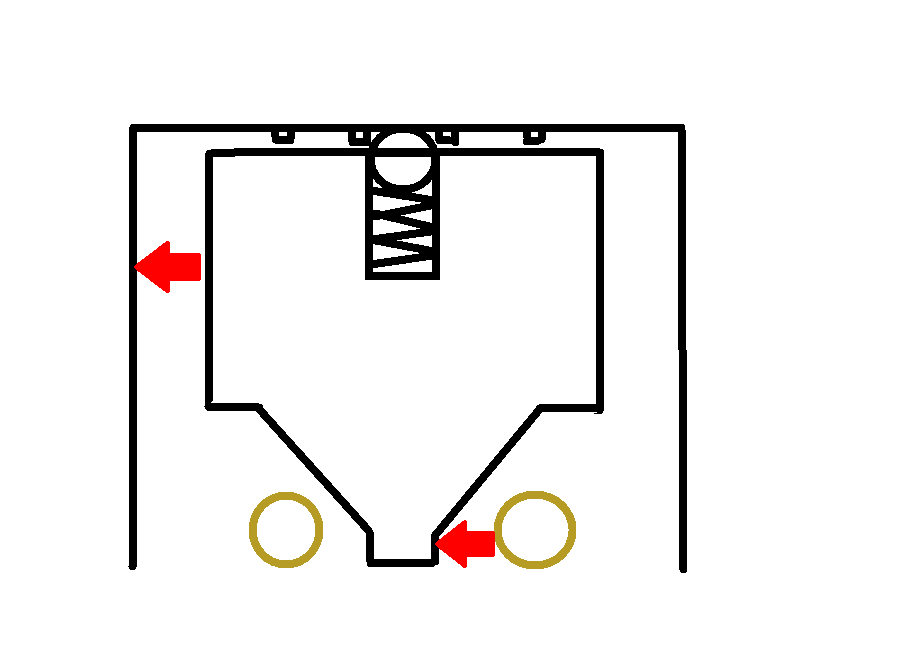

一方、ウィンカー点滅をキャンセルする場合、ウィンカーレバーをプッシュしてキャンセルしますが、その場合押したレバーが、パーツの斜面を押すことで、パーツを左側に押しやる力へと変わります。

こんな感じで内部パーツが動くことで、通電オンオフで点滅する仕掛けになっていました。

以前からウィンカー点滅をキャンセルした場合、かなり動きが渋くなっていた原因は、恐らくパーツの斜面部分と、アームの滑りが悪くなっていたことが原因と考えられますので、ここを綺麗にすれば動きはスムーズになるはずですね(=ﾟωﾟ)ﾉ

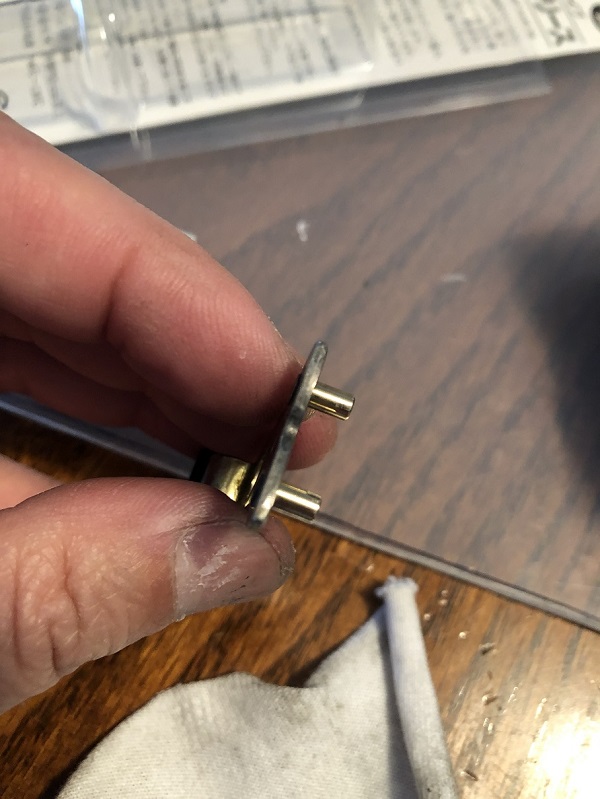

で、アームをピカールでピカピカに磨きました。

次に、端子パーツの擦れる箇所に、シリコングリスを薄く塗布しました。

もちろん端子部分もピカールで磨きます。

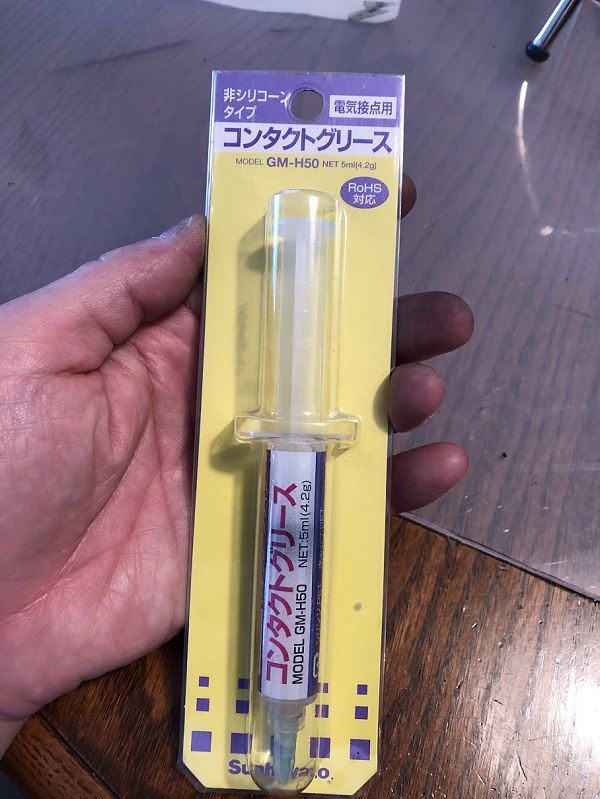

この端子部分にコンタクトグリースを塗布します。以前愛車Ｙ３１グロリアのエアコンパーツである、エアミックスドアアクチュエーターのスライド接点部分に使用したものです。滑りながら繋がる端子関連専用品なので、安心なのです( ｀ー´)ノ

サンハヤト(Sunhayato)　電気接点の酸化・硫化防止、摩耗低減に　コンタクトグリース　GM-H51 価格：866円（税込、送料別) (2022/12/11時点) 楽天で購入

薄く塗布後、元通りに組立てて、ウィンカーレバーを操作してみると、新品までとはいかないものの、以前よりははるかにスムーズな動きになっておりました(*^^)v

次はやはり接触が悪くなっていたハザードランプスイッチの接触不良改善をしたいと思います。
