故障したスマホホルダーを修理しました( ｀ー´)ノ

2022年8月16日我流ＤＩＹ

Contents

では組んでいきます(/・ω・)/

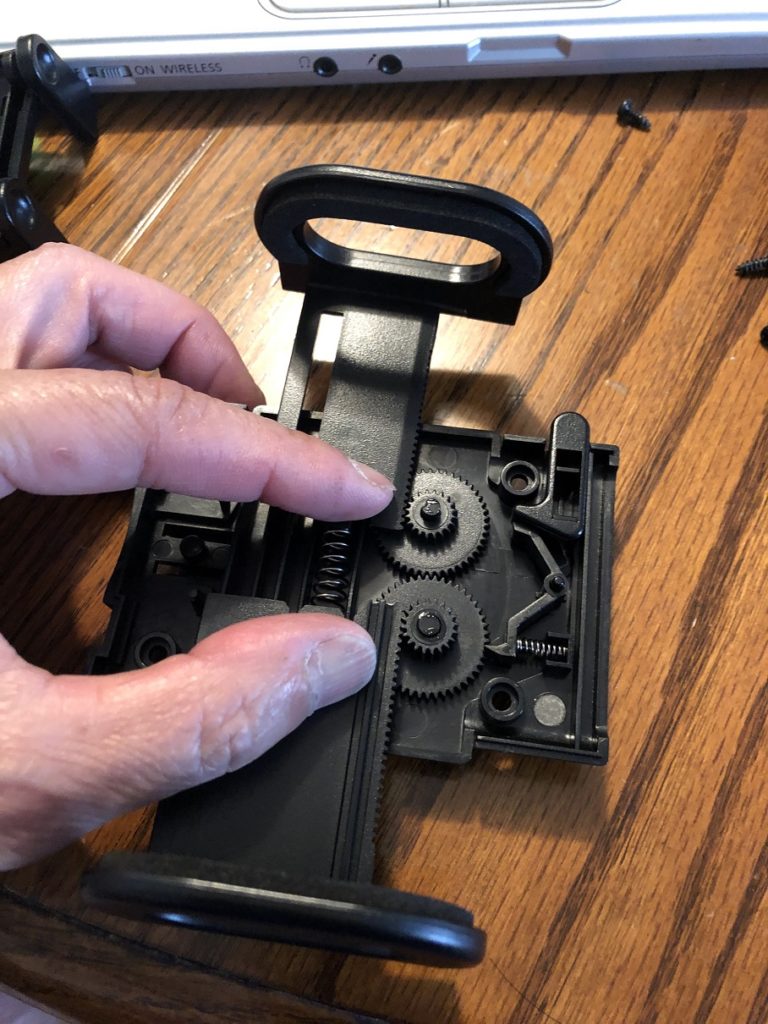

右の歯車を噛み合わせて・・・

左も合わせて、指で抑えながら・・・

前蓋をはめ込み、裏からビスを留めます。

組み上がったスマホホルダー、問題なく作動するかを試してみました。

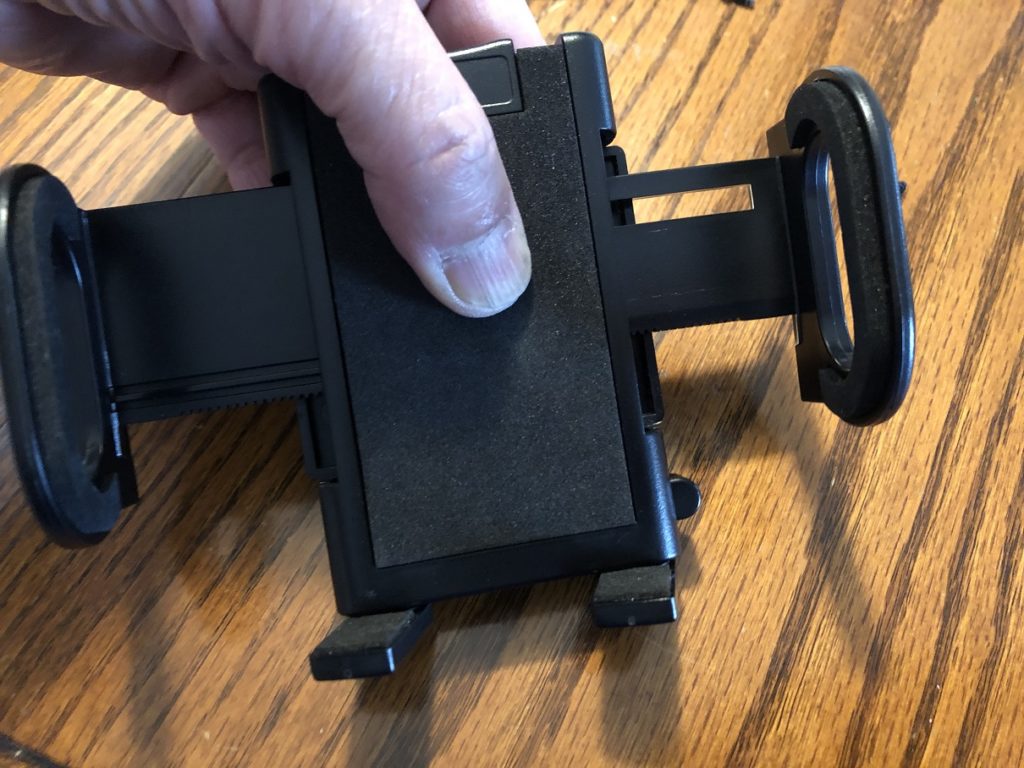

リリースボタンを押すと、『カシャッ！』っと、綺麗に開きました( ｀ー´)ノ

ところが１回目は問題なかったのですが、２回目のリリースボタンを押した瞬間、『？？？』。

右はフルに開きましたが、左が半分程しか開きません(;´Д｀)。まさかの再発ですね(；ﾟДﾟ)。

組み方が問題だった可能性もありますので、再度バラして構造をしっかりと確認したところ、何故こうなってしまうのかが判明しました。

今回の不具合発生理由が判明しました('ω’)

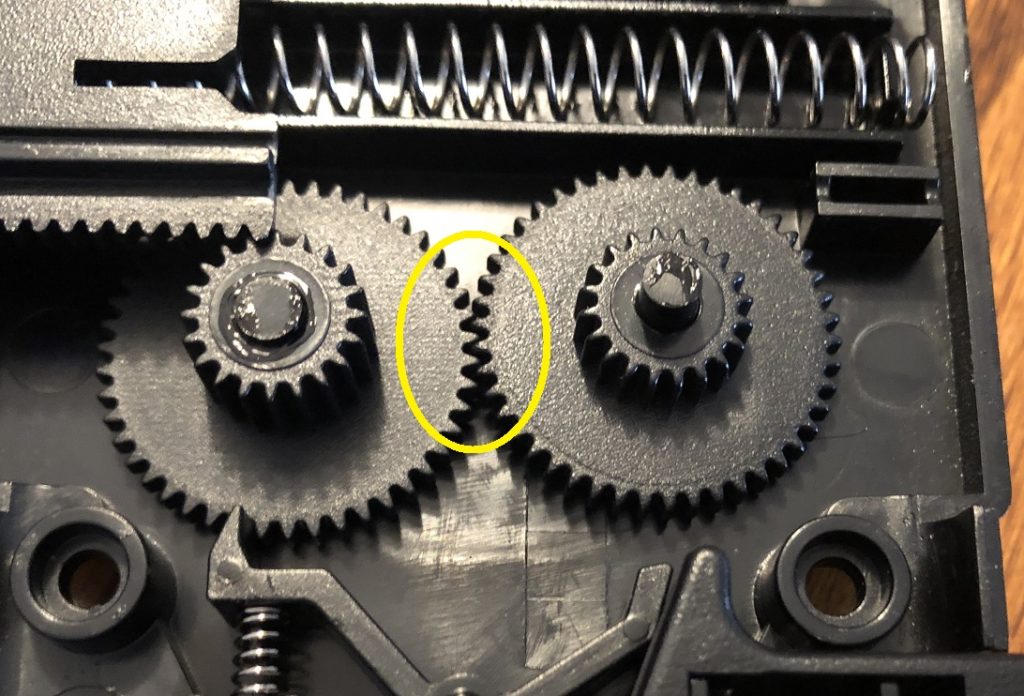

問題はこの箇所ですね。

ここの連結で左右のアームの動きも連動しているのですが、ここの噛み合わせが実は甘いのです。歯車のリリースボタンを押した際、バネの力は思った以上に強いので、結構な勢いでアームが開き、右側の歯車が一気に回ります。その時噛み合わせが甘いこの部分が空回りし、右のアームは開くが、左のアームは開かないといった現象が発生。それが左右差になっていると考えられます。
